Pametna rešenja za precizno praćenje
i upravljanje skladištenjem robe

Moderni uređaji za merenje temperature, nivoa i doziranja

Pozovite nas

Pronađite nas

Podna skladišta

merenje temperature u podnim skladištima

STM Lora

Zlatna medalja na Novosadskom sajmu 2022 godine.

STM LoRa uređaj namenjen je preciznom i pouzdanom merenju temperature robe u rasutom stanju, poput one koja se skladišti u podnim skladištima ili otvorenim prostorima. Glavna primena ovog uređaja je praćenje temperature zrnaste robe kao što su pšenica, kukuruz, suncokret i soja.

Pored toga, STM LoRa je idealan i za merenje temperature drugih vrsta materijala, uključujući praškastu robu, drvene opiljke, sečku, pelete, ugalj i slične materijale. Zahvaljujući svojoj naprednoj tehnologiji i dugotrajnom bežičnom povezivanju putem LoRa protokola, uređaj omogućava precizno merenje i nadzor u realnom vremenu, čak i u zahtevnim skladišnim uslovima.

Osnovne odlike STM LoRa uređaja:

Sonde sa bežičnim prenosom signala.
Sonde izrađene od savitljive inox cevi, standardne dužine do 6m
Domet signala do 800m.
Najnoviji digitalni senzori visoke preciznosti.
Prikaz merenja temperature na uređaju za očitavanje (npr. RPi – tablet računar).
Mogućnost povezivanja neograničenog broja sondi na jedan uređaj za očitavanje.
Online pregled merenja, uz opciju dnevnog slanja izveštaja putem e-maila.
Jednostavno rukovanje, čak i kada je skladište potpuno napunjeno.

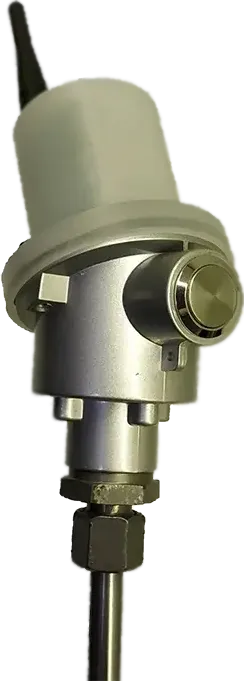

LoRa SONDA

Sistem je osmišljen tako da korisniku omogućava postavljanje sondi nakon punjenja skladišta i njihovo uklanjanje pre pražnjenja objekta. Ovaj princip je idealan za merenje temperature u podnim skladištima.

Tokom ostatka procesa eksploatacije, nema potrebe za dodatnom manipulacijom elementima sistema.

Sonda je izrađena od savitljive cevi od nerđajućeg čelika, čija savitljivost omogućava laku manipulaciju čak i u objektima sa niskim krovom. Standardna dužina sondi iznosi 6 m, a na zahtev korisnika moguće je proizvesti sonde i drugih dužina.

Svaka sonda sadrži četiri precizna merna senzora.

Napajanje sonde obezbeđuje baterija koja je prilagođena radu u eksplozivnim sredinama, kao što su skladišta za zrnastu robu.

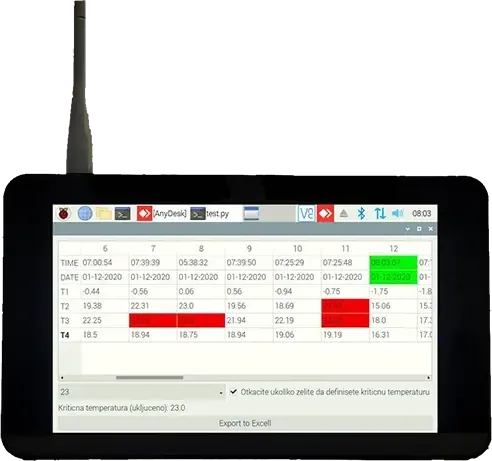

Uređaj za očitavanje temperatura (RPi)

Lako prenosivi mikroračunar sa ekranom osetljivim na dodir (touchscreen).

Sonde bežičnim putem (LoRa WiFi protokol) šalju podatke o temperaturi na uređaj za očitavanje.

Jedan uređaj može prikupljati podatke o temperaturi sa neograničenog broja sondi, pri čemu broj sondi zavisi od dimenzija skladišta i potreba korisnika.

Izmerene temperature se prikazuju na displeju uređaja, a omogućena je i daljinska provera putem interneta. Pored toga, uređaj podržava dnevno slanje izveštaja o izmerenim temperaturama putem e-maila.

Prenosni merač temperature

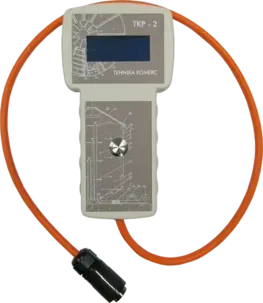

Prenosni merač temperature tkp2

Prenosni merač temperature TKP-2 namenjen je za merenje temperature robe u rasutom stanju, poput zrnaste robe (pšenica, kukuruz, suncokret, soja), ali svoju primenu nalazi i kod praškaste robe, drvenih opiljaka, sečke, peleta, uglja i drugih materijala. Idealan je za merenje u podnim skladištima ili na otvorenom prostoru.

Sa ovim uređajem jedan operater može proveravati temperaturu na više mesta, pružajući fleksibilnost i preciznost u kontroli uslova skladištenja.

TKP-2 se pomoću signalnog kabla priključuje na ubodnu sondu (US-1). Modularna konstrukcija omogućuje očitavanje temperature sa više sondi pojedinačno, što korisniku daje mogućnost postavljanja više stacionarnih ubodnih sondi za bolju pokrivenost robe.

Tehničke karakteristike uređaja TKP-2:

Konstrukcija: nerđajući čelik (inox)
Merna dužina: 2-5 m
Broj senzora: 4
Napajanje: 9V baterija
Prikaz podataka: LCD lokalni displej

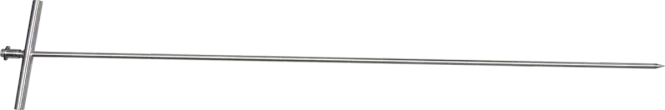

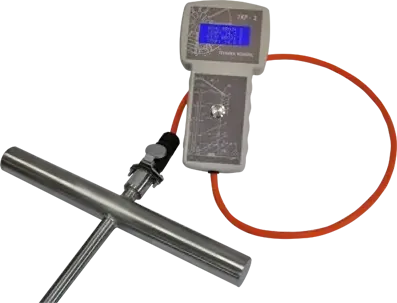

Ubodna sonda US-1

Ubodna sonda US-1 izrađena je od nerđajućeg čelika i omogućuje precizno merenje temperature na različitim dubinama unutar skladištene robe. Standardne dužine sondi su 2m ili 3m, sa 4 senzora raspoređena na međusobnim rastojanjima od 50cm (za sondu od 2m) ili 75cm (za sondu od 3m).

Senzori su projektovani tako da obezbede tačna očitavanja temperature na ključnim dubinama, čime se korisniku omogućuje detaljna kontrola skladištene robe. Po potrebi, dužina sonde i broj senzora mogu se prilagoditi specifičnim zahtevima korisnika.

Prenosni merač temperature TKP-2 i ubodna sonda US-1 zajedno čine fleksibilno, efikasno i pouzdano rešenje za merenje temperature robe u rasutom stanju.

Silosi

Silotermometar STM 3

Zlatna medalja na Novosadskom sajmu 2022 godine.

Koristi najmodernije digitalne senzore, što omogućuje preciznije merenje temperature i jeftiniju izradu.

Glavni zadatak skladištenja robe u silosima je očuvanje kvaliteta te robe u dužem vremenskom periodu. Osnovna funkcija silotermometra je praćenje stanja robe putem merenja temperature. Upotrebom ovog sistema značajno se smanjuje broj eleviranja robe čime se poboljšava energetski bilans (ušteda električne energije) i kvalitet robe (smanjuje se lom zrna), a smanjuje se habanje opreme. Takođe se izbegava nepotrebna fumigacija i umanjuje opasnost od samozapaljenja robe i eksplozije.

Karakteristike silotermometra STM-3

Uverenje u Ex zaštiti tipa – II1D Exta IIIC T85oC/T100oC/T125oC;
Termo vešalica od inox cevi i ima stepen zaštite IP66;
Moguć servis merne sonde i kada su ćelije pune, odnosno uvek kada se za to ukaže potreba, jer nije potrebno pražnjenje ćelije niti vađenje zaštitne sajle;
Sonda sa digitalnim senzorima za merenje temperature (1-12);
Multiplekser je konfigurisan za kontrolu od 1 -24 digitalne merne sonde;
Objedinjeno više komponeti (mux, cpu, napajanje) u jednoj multiplekser ploči. Ovakva izvedba smanjuje rizik od kvara i troškove servisa;
Modularna struktura elektronike – lak i brz servis;
Moderan softver za praćenje temperature i vođenje osnovne evidencije o robi;
Brza montaža uz uslov da su obezbeđeni svi potrebni uslovi za rad na silosu;
Silotermometar STM-3 je u potpunosti proizveden u firmi „Tehnika Komerc“. Naša merila su rezultat našeg dugogodišnjeg iskustva i neprekidnog usavršavanja.

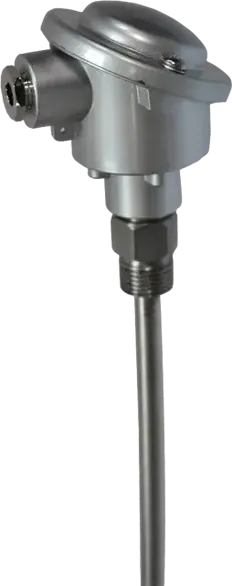

Sonda za merenje temperature

Sonde su napravljene od tanke cevi od nerđajućeg čelika što uz zaštitu omogućuje i nesmetan servis čak i kada je ćelija puna.

Mali poprečni presek cevi obezbeđuje manju poteznu silu na krov silosa, što je posebno značajno kod metalnih silosa.

Zaštitna sajla sa kućištem poseduje sertifikat za ugradnju u eksplozivne atmosfere, što se odnosi na ćelije silosa.

U šupljinu zaštitne sajle se spušta termo-sonda, čime je omogućena laka zamena senzora i servis u svakom momentu, bez obzira da li je ćelija puna ili ne.

U izradi sondi se koriste visoko kvalitetni digitalni senzori koje karakterišu visoka preciznost i ponovljivost merenja.

Upotrebom ovih senzora u potpunosti su otklonjeni uticaji otpornosti signalne instalacije na tačnost merenja.

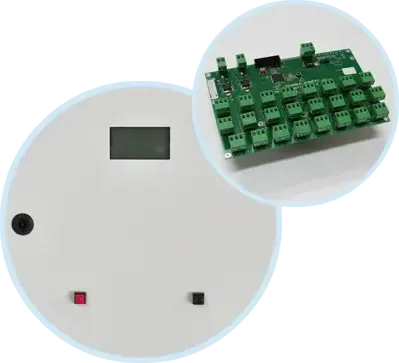

STM Razvodni orman

Elektronika je smeštena u razvodnom ormanu koji se može nalaziti na gornjoj galeriji silosa. Celokupna elektronika je koncipirana modularno.

Ova osobina elektronike omogućuje brz i efikasan servis, kao i lokalizaciju greške ili kvara.

Sistem će nastaviti da radi bez problema iako se pojavi greška na nekom delu, poput kvara na senzoru, sondi, komandnoj kući ili drugom delu silosa.

Na svakom razvodnom ormanu nalazi se displej kojim se upravlja jednostavnim komandama i omogućuje pregled temperatura nezavisno od računara.

TermoSmart

TermoSmart je softver specifično dizajniran za kompletno praćenje temperature uskladištene robe u silosima i podnim skladištima.

Njegov izgled je prilagodljiv izgledu ćelija silosa i omogućava trenutni prikaz temperatura.

Softver omogućava čuvanje merenja u PDF fajlovima i u bazi podataka kreiranoj za praćenje dijagrama temperatura.

Korisniku je omogućeno da unosi i prati osnovne podatke o robi u ćelijama silosa, poput vrste robe, datuma i vremena skladištenja, fumigacije i drugih parametara.

Računar komunicira sa ostatkom sistema preko standardnog serijskog porta, USB porta ili preko lokalne računarske mreže (RS422, RS485, LAN ili WiFi veza), zavisno od broja razvodnih ormana i rasporeda termovešalica.

Kapacitivni nivo prekidač

Kapacitivne nivoprekidače sa sondom u obliku šipke moguće je ugraditi vertikalno ili horizontalno.

Kako je signalna informacija od nivoprekidača nezavisna od napona napajanja u direktnoj ili inverznoj logici, kapacitivne nivoprekidače moguće je povezati u automatiku transportnog sistema ili proizvodnog procesa.

Moguće je povezivanje svetlosne i zvučne signalizacije shodno potrebama tehnološkog procesa.

Radni napon: 220V ili 24V, 50Hz
Instalisana snaga: 8V
Struja preklapanja: 5A
Mehanička zaštita: IP 66

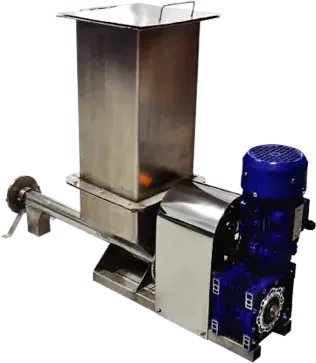

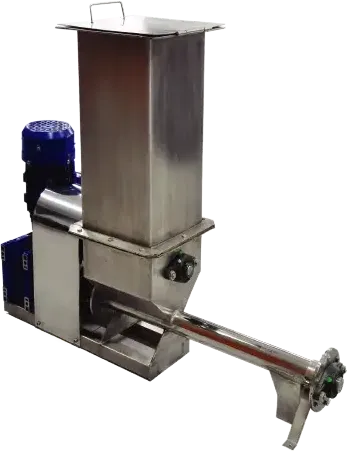

Mikrodozator

Upravljanje se vrši pomoću potenciometra koji se nalazi na upravljačkom razvodnom ormanu dozatora.

U procesu proizvodnje brašna (u mlinsko-pekarskoj industriji) često se kao sirovina pojavljuje pšenica čijom preradom se ne može dobiti brašno zadovoljavajućih karakteristika.

Radi poboljšanja kvaliteta brašnu se dodaju odgovarajući aditivi.

Obzirom da se radi o velikim količinama brašna (zavisno od kapaciteta mlina, od 3 t/h do 25 t/h) potrebno je postepeno dozirati predviđenu količinu aditiva.

Zavisno od kvaliteta brašna i kapaciteta mlina potrebna količina aditiva se kreće od nekoliko stotina grama do nekoliko desetina kilograma za sat vremena.

Standardni dozator ima kapacitet od 400g do 2kg.

Zahvaljujući jedinstvenoj konstrukciji kapacitet dozatora se može lako menjati, tako da lako možemo odgovoriti svakom zahtevu korisnika.

Kapacitet standardnog usipnog koša je oko 25kg aditiva.

Upravljanje se vrši pomoću potenciometra koji se nalazi na upravljačkom razvodnom ormanu dozatora.

Udaljenost razvodnog ormana od samog dozatora može biti do 100m.

Upravljanje se može vršiti i preko računara, što obezbeđuje mogućnost programiranja rada dozatora za duži vremenski period.

Pored mlinsko-pekarske industrije dozator nalazi primenu i u fabrikama stočne hrane, hemijskoj industriji, industriji građevinskog materijala.

TEHNIČKE KARAKTERISTIKE MIKRODOZATORA:

Kućište: nerđajući čelik (inox)
Kapacitet: mikrodozator od 1 do 11kg/h, dozator – prema potrebama korisnika
Napajanje: 220V
Upravljanje: manuelno pomoću potenciometra, upravljački program na PC računaru
